沥青混合料弯曲蠕变试验系统

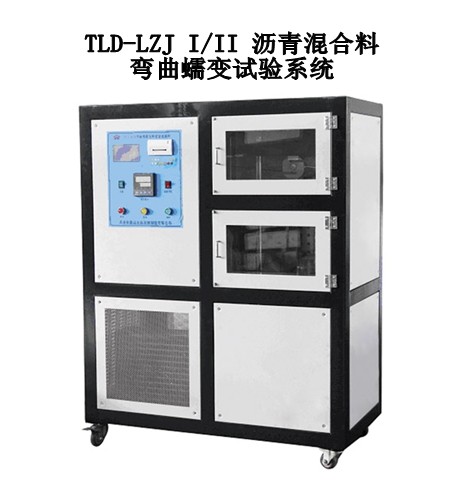

TLD-LZJ Ⅰ/Ⅱ沥青混合料弯曲蠕变试验系统

适用范围

    用于沥青混合料综合试验：沥青混合料马歇尔稳定度、弯曲试验、劈裂试验、冻融劈裂试验。试验数据液晶显示，自动判断试验终点，试验结束自动复位。仪器具有操作简单、能稳定可靠、自动控温等特点。

满足JTG

    E20-2011《公路工程沥青及沥青混合料试验规程》中T0715-2000《沥青混合料弯曲试验》，T0716-1993《沥青混合料劈裂试验》、T0719-2000《沥青混合料劈裂试验》的要求。

技术参数：

    1、测力范围：压力一0~50kN

       压力二0~50kN

    2、测力精度0.01KN

    3、流值范围：流值一0~15mm

       流值二0~15mm

    4、加载速度：50mm/min

    5、控制温度：-30℃~-60℃

    6、加热功率：1.2kW

    7、制冷功率：1.2kW

    8、工作电压：220V

       环境温度：15℃~25℃

适用范围

    主要用于热拌沥青混合料在规定的温度和加载应力条件下的弯曲蠕变的应力速率，及沥青混合料试样在规定的温度和加载速率条件下弯曲破坏的力学性能试验，适用于公路、铁路、交通等部门的科研机构和高等院校的教学使用。

适用标准

JTG

E20-2011《公路工程沥青及沥青混合料试验规程》中T0715-1993《沥青混合料弯曲试验》

T0728-2000《沥青混合料弯曲蠕变试验》

设备特点：

    试验系数采用全封闭结构，试验在封闭的空间内，以保证试验在设定的温度条件下进行。加载系统采用门式框架结构，刚度好，由全数字伺服电机加载，预载荷滚珠丝杠传动，辅助导向结构，传动平稳，噪声低、响应快、加载稳定可靠、精度高；采用轮辐式负荷传感器测力抗偏心能力强，测力范围宽，抗蠕变性能好，采用进口芯片和DSP技术的全数字测量控制系统，具有高速处理。高抗干扰。高采样频率的特点，可实现恒试验力、恒变形或多步骤闭环控制。系统只要配置选用进口或国产**产品。可靠性高。

    配有液晶显示屏，可实时显示试验参数，并配有RS232串口。

    弯曲试验装置选用**耐腐蚀钢制造，适于在各种腐蚀性介质中使用。

    挠度测量装置采用引出式测量支架设计，适应在恒温水槽中试验的特性。

    温度控制采用PID控制方式，精度高；

    恒温水槽使用**304不锈钢制作，抗腐蚀能力强，并配有循环装置以保证温度精度。

主要技术参数：

    **实验力：5KN 试验力准确度：1%

    测力范围：0.4-***FS;

    实验力分辨率：1/200000

    采集频率：1-100Hz连续可调

    位移量程0-150mm；位移分辨力：0.001mm

    速度范围：0.01-100mm；速度准确度：0.5%

    变形测量范围：0-50mm

    变形分辨力：0.001mm

    温度范围：-30℃~-60℃；温度控制精度：0.1℃

    加热功率：2kW，制冷功率：1.5kW
