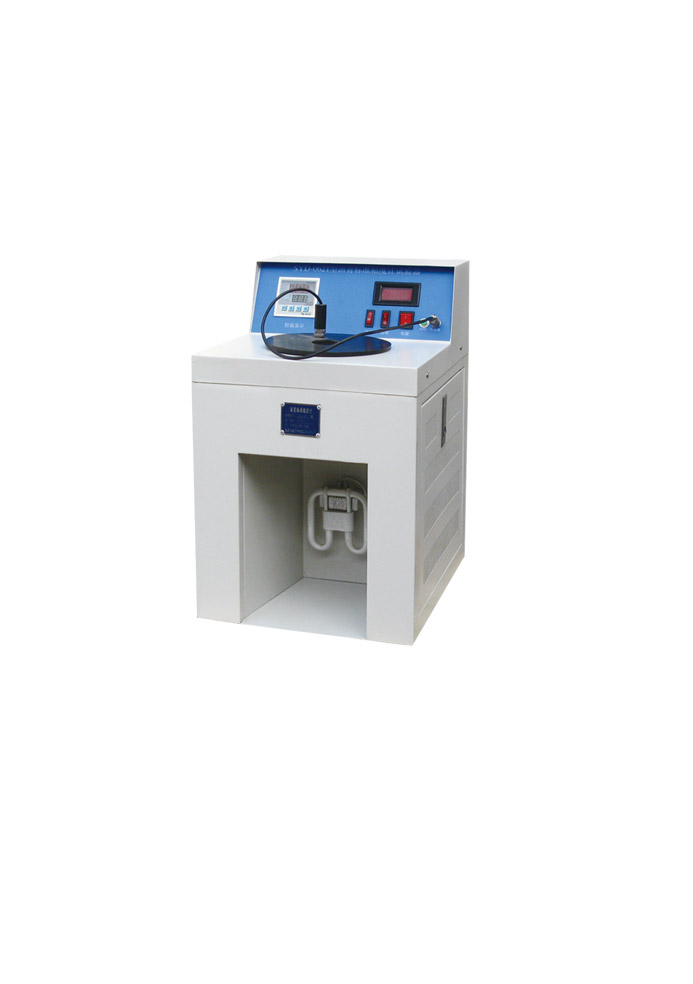

SDY-0621沥青标准粘度试验仪
2014-03-21 15:18:44 来源：wubaiyi
SYD-0621沥青标准粘度
适用范围
用于测定石油沥青、乳化沥青、煤沥青流动状态下的粘度。仪器采用微电脑控制。符合交通部JTGJ
E20-2011《公路工程沥青及沥青混合料试验规程》。
主要技术参数：
1、泻油孔直径mm
10±0.25 5±0.10 3±0.06
2、泻油孔高度mm：5 7 7
3、控温精度：±0.1℃
4、恒温槽：φ160mm×116mm
5 、盛样管：内径φ40mm×100mm
6、接收瓶：100mL
7、外形尺寸：520×460×690mm
8、重量：25KG
9、电源电压：220V
10、功率：800W
