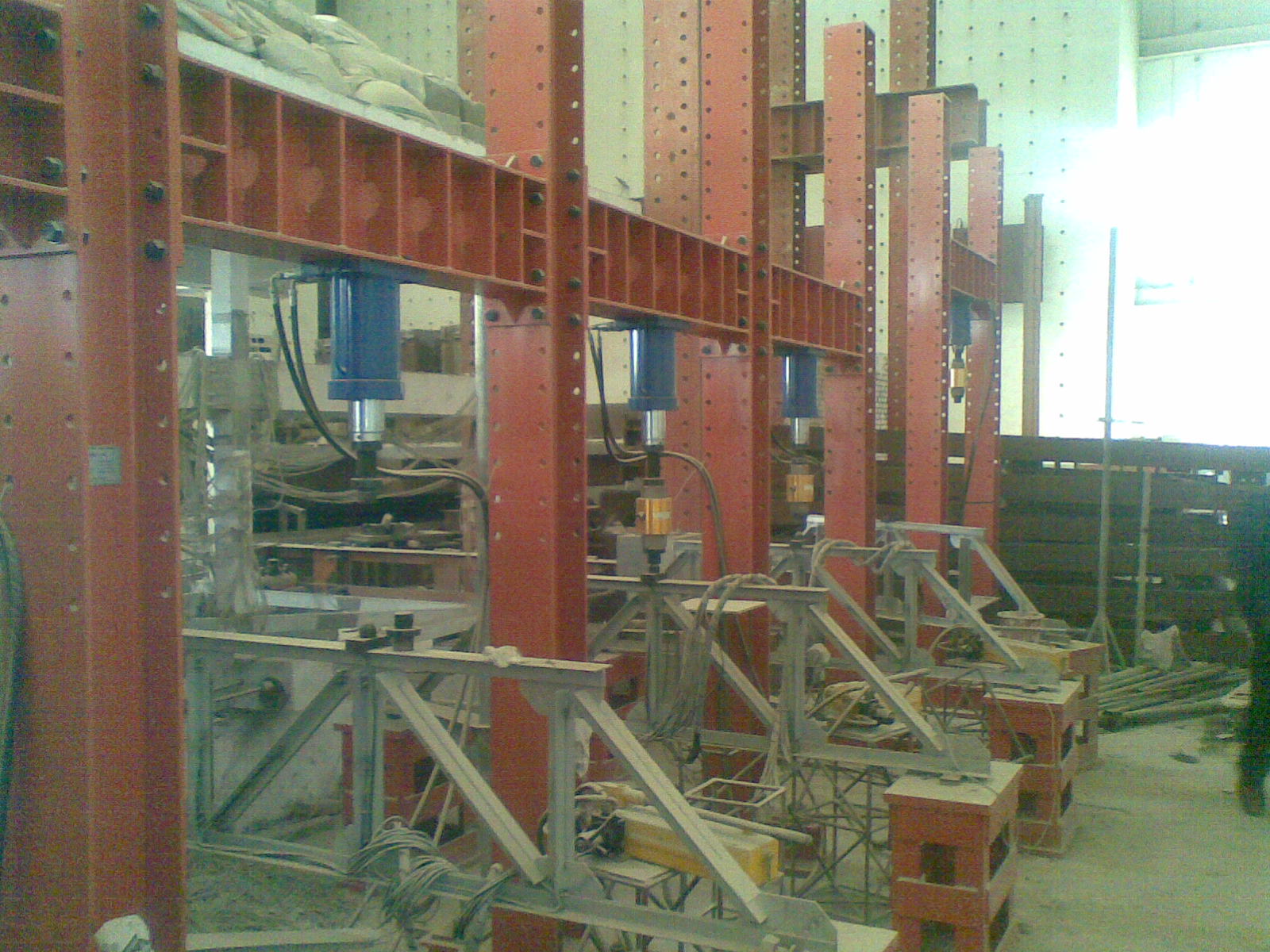

结构静力试验仪器（客户现场拍摄）

结构静力试验是在对试验结构施加荷载进行的，除少数在实际荷载实测之外，绝大多数是在模拟荷载进行的。加载的方式也有不同主要的有重力加载、机械加载、液压加载、气压加载等本实验采用重力加载。

桁架结构介绍

桁架结构历史演变:只受结点荷载作用的等直杆的理想铰结体系称架结构。它是由一些杆轴交于一点的工程结构抽象简化而成的。架在建造木桥和屋架上最先见诸实用。古罗马人用桁架修建横跨多瑙河的特雷江桥的上部结构(发现于罗马的浮雕中，文艺复兴时期，意大利建筑师(帕拉迪奥Palladio)也开始采用木桁架建桥出现朗式、汤式、豪式架。英国最早的金属桁架是在1845年建成的，适合汤式木架相似的格构架。

桁架内力特征:受力特点是结构内力只有轴力，而没有弯矩和剪力。这一受力特性反映了实际结构的主要因素，轴力称桁架的主内力。实际结构(如钢筋混凝十屋架，铆(栓)接或焊接的钢桁架桥)中由于结点的非理想铰结等原因，还同时存在微小的弯矩和剪力，对轴力也有很小的影响(因结点刚性和桁架杆横截面积与惯性矩比值的大小而异，一般减小5%~0.1%)，称为次内力。考虑架各结点的平衡，结点承受汇交力系作用，逐次建立各结点的投影平衡方程，可求出所有的未知杆力，这种方法称结点法，最适用于简单桁架。求解时宜根据组成特点先判定零杆，并尽可能避免解联立方程。有时只需求少数杆件内力或者对于联合桁架和复杂架，结点法无法奏效时，需用截面法。有选择地截断杆件(一般不超过三杆)以架的局部为平衡对象，由平衡方程即可求得所需杆件轴力。对于某些架(如K式架)，联合应用结点法和截面法更有效。对于杆件很多的复杂桁架或空间桁架，最好的选择应是计算机方法3、桁架的分类: 根据桁架的外形分为:平行弦架(便于布置双层结构;利于标准化生产，但杆力分布不够均匀)、折弦架(如抛物线形架梁，外形同均布荷载下简支梁的弯矩图，杆力分布均匀，材料使用经济，构造较复杂)、三角形架(力分布更不均匀，构造布置困难，但斜面符合屋顶排水需要)。
